无源宽频谱感知
70MHz–6GHz / 120MHz接收无人机及遥控器电磁信号，执行宽带监测、跳频检测、信号记录和特征提取，不主动发射探测电磁波。
PRODUCT DETAILKTCY-SD4000
首页 / 产品中心 / KTCY-SD4000KTCY-SD4000
无人机频谱探测设备
面向重点区域低空安全防护，以无源宽频谱感知实现无人机信号发现、识别、测向、预警、协议解析及远程值守。
≥5km有效探测半径
≥40多目标并发
KTCY-SD4000 / UAV SPECTRUM DETECTION SYSTEM无源探测协议解析组网联动
侦测预警 · 固定式 / 便携式
KTCY-SD4000
无人机频谱探测设备
系统接收无人机及遥控器的电磁信号，通过宽带频谱分析、跳频检测、特征提取和协议解析，完成目标发现、识别、测向与告警输出。
设备支持品牌型号与电子指纹 ID 识别，可显示无人机及飞手位置、方向、距离、频率和轨迹，并通过多点组网接入集中控制与处置系统。
✓ 70MHz–6GHz 宽频探测✓ 有效探测半径 ≥5km✓ 同时探测目标 ≥40✓ IP66 / 7×24H 连续值守
探测距离、识别与定位效果受目标机型、发射功率、电磁环境、安装高度、地形遮挡及协议支持情况影响；10km 以上为适宜条件下的最远能力，具体效果以项目方案和现场测试为准。
CORE CAPABILITIES
从信号发现到联动处置的三类核心能力
以无源频谱感知为基础，结合协议解析、目标识别、态势显示和多设备联网，构建完整的低空预警链路。
协议解析与身份识别
Remote-ID / Drone-ID解析目标报文并识别品牌、型号和电子指纹 ID，可输出无人机与飞手位置、频率、轨迹及协议号等信息。
组网联动与远程值守
≥40 目标 / 360°支持多设备组网、集中控制和远程操作，可按项目配置接入全向干扰、定向干扰及导航诱骗等处置设备。
PRODUCT FEATURES
六项产品特点
围绕远距离发现、低干扰部署、早期预警、目标识别和长期值守形成核心优势。
远距离目标发现
有效探测距离不低于半径 5km，在适宜环境与目标条件下最远可达 10km 以上。
无源低干扰部署
探测过程不主动辐射信号，对现有通信与导航系统干扰较低，也有利于长期隐蔽值守。
起飞前早期预警
地面遥控器开机后即可进入探测链路，为目标起飞前的发现与研判争取时间。
多目标并发处理
支持同时探测不少于 40 个目标，并区分同品牌、同频点下的不同无人机。
协议与飞手定位
针对支持的 Remote-ID、Drone-ID 目标解析无人机及飞手位置，并在地图端显示轨迹。
全天候无人值守
具备 IP66 防护和远程操作能力，可面向重点区域开展 7×24 小时连续监测。
DETECTION PERFORMANCE
关键探测性能
所有距离均以设备为中心按半径口径表述，关键指标以原产品技术资料为准。
WORKFLOW
系统工作链路
持续接收目标电磁信号，将频谱分析、特征识别与协议解析结果转化为可视化预警信息。
- 01信号接收
接收无人机与地面遥控器的遥控、图传、遥测及广播链路信号。
- 02频谱分析
执行宽带监测、跳频检测、信号记录与特征提取，发现异常无人机活动。
- 03目标识别
比对频谱特征库，识别品牌型号、电子指纹 ID，并解析支持的广播协议。
- 04告警与联动
输出目标方位、距离、位置、频率、轨迹和威胁度，并按项目配置联动处置设备。
协议解析与态势管理
身份与位置解析
针对支持的 Remote-ID、Drone-ID 目标，可解析无人机位置、飞手位置及相关报文信息；部分机型需联网解密。
目标列表与地图态势
网页端可显示型号、编号、方向、距离、频率、威胁度、协议号、地图位置和轨迹状态。
白名单与事件记录
支持白名单、忽略列表和事件记录管理，可在无人值守状态下按预设策略联动授权设备。
SYSTEM INTERFACE
网页态势与频谱分析
通过浏览器端进行目标监控、设备控制、列表管理和频谱分析；实际界面随项目版本和功能配置调整。

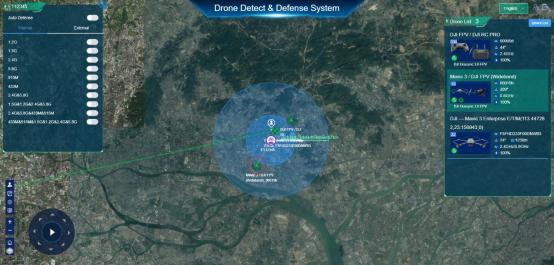

目标地图与轨迹
集中查看目标列表、地图位置、覆盖范围、轨迹状态及设备运行信息。

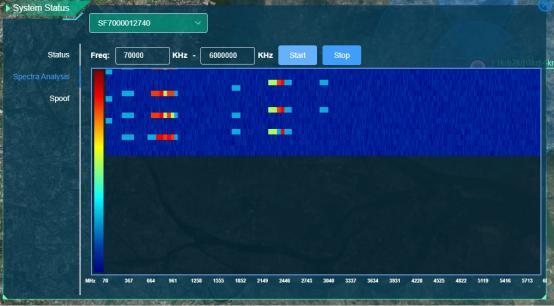

宽带频谱监测
呈现频谱活动、信号记录与分析结果，辅助识别无人机链路及异常无线信号。
主要技术参数
| 产品类型 | 固定式 / 便携式无人机频谱探测设备 |
|---|---|
| 探测方式 | 无源频谱探测、协议解析与辐射源测向 |
| 有效探测距离 | ≥半径 5km |
| 最远探测距离 | 10km 以上（适宜环境及目标条件） |
| 侦测频率范围 | 70MHz–6GHz |
| 实时带宽 | 120MHz |
| 同时探测目标 | ≥40 |
| 覆盖方向 | 360° 全空域 |
| 方位角精度 | RMS ≤10° |
| 最低探测高度 | 0m |
| 最大探测速度 | ≥20m/s |
| 虚警率 | ≤10%（无强电磁干扰环境） |
| 协议解析 | Remote-ID / Drone-ID；部分机型需联网解密 |
| 主机尺寸 | D350 × H480mm |
| 主机重量 | ≤15kg（不含支架） |
| 平均功耗 | ≤100W |
| 供电范围 | 120V–240V AC |
| 防护等级 | IP66 |
| 工作温度 | −20℃～60℃ |
| 安装方式 | 便携式三脚架安装 / 固定式安装 |
APPLICATIONSINDUSTRIAL PARK INFRASTRUCTURE EVENT SECURITY PERIMETER LAW ENFORCEMENT
典型应用场景
适用于需要远距离低空发现、固定值守、便携机动或多点组网的重点区域安全任务。
园区与工厂
面向厂区、仓储基地、数据中心和研发园区建立常态化低空预警能力。
能源与基础设施
用于电力、石化、通信枢纽、水利等重点设施周边的无人机发现与态势监测。
大型活动安保
支持赛事、会议及临时重点保障区域的快速部署、远程值守和联动处置。
机场与边境周界
通过多点组网扩大低空监测范围，辅助远距离发现、方位研判与区域预警。
执法与应急处置
三脚架便携部署便于机动转场，可接入现场指挥和授权处置设备。
设备接口与安装
POWER
120V–240V AC 设备电源输入。
SIGNAL
3.3V 电平打击联动接口。
WAN / LAN
动态网口用于设备组网；静态网口默认地址 169.254.1.1。
标准交付组成
探测主机
1 台
电源线 / 网线
各 1 条，标准长度 3 米
三脚架 / 包装纸箱
各 1 套
接口、线缆长度、软件功能及安装结构可根据项目技术协议调整。
SERIES COMPARISON
KTCY 三款无人机探测产品对比
从部署方式、探测频段、识别深度、组网能力与环境适应性进行横向比较，便于根据现场防护目标选择合适型号。
| 参数项 |  KTCY-SD3000轻量化网格部署型 | KTCY-SD4000标准工程探测型 |  KTCY-SD5000高性能智能侦测型 |
|---|---|---|---|
| 核心功能 | 远程识别、报文解析、频谱侦测（增强版） | 无源探测、协议解析、组网联动 | 无源频谱感知、AI 识别、全频段宽带监测 |
| 探测 / 接收频段 | 400MHz / 800MHz / 900MHz / 1.4GHz / 2.4GHz / 5.2GHz / 5.8GHz | 70MHz–6000MHz | 70MHz–10000MHz |
| 有效探测距离 | 基础版 1–3km；增强版 8–10km（视工况） | ≥半径 5km，最远可达 10km 以上 | ≥半径 5km，最远可达 10km 以上 |
| 探测范围 / 角度 | 360° 全向及正上方补强 | 360° 全空域 | 360° 全空域 |
| 探测数量 | 同时处理 ≥20 个目标及轨迹 | 同时探测 ≥40 个目标 | 同时探测 ≥40 个目标 |
| 识别与深度解析 | 无人机 SN / ID、速度、高度、位置、飞手位置及轨迹 | Remote-ID / Drone-ID 协议解析，部分目标需联网解密 | Drone-ID 离线解密、Remote-ID、ADS-B、Wi-Fi / e-Wi-Fi、FM 模拟图传解析 |
| 通信与组网 | 以太网 / 4G，多节点网格化数据共享 | 多台组网、远程操作，支持干扰与诱骗设备联动 | RESTful API、多设备组网与平台联动 |
| 供电方式 | AC 220V / DC 48V / 太阳能 | 120–240V AC | 80–264V AC / 113–370V DC |
| 防护等级 | IP66 | IP66 | 按项目配置确认 |
| 工作温度 | −30℃～70℃ | −20℃～60℃ | −20℃～60℃ |
| 尺寸 / 重量 | 基础版 316×85×223mm；增强版 Φ324×371mm；≤5kg | D350×H480mm；≤15kg | D350×H480mm；≤15kg |
探测距离及识别效果受目标类型、电磁环境、安装高度、地形遮挡和项目配置影响，最终以技术协议与现场测试结果为准。
